位、字同时扩展

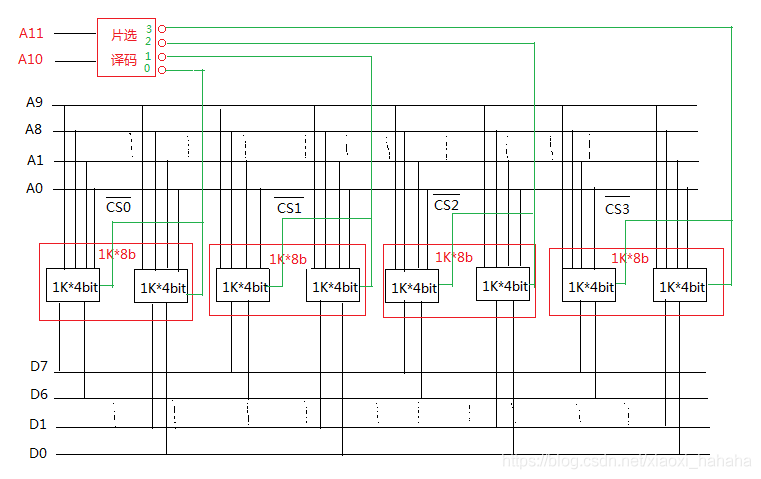

假设现在有1K*4位的存储芯片若干，要组成4K*8位的存储器，我们可以使用八片1K*4位的存储芯片来构成，首先拿两片，来构成1K*8bit这样一组芯片，接着，我们需要4组来构成4K*8bit的存储器，如何进行连接呢？其实就是将上述两种方法进行综合，4K*8的存储器，4K(12位二进制位，即12根地址线)，8bit，就是8根数据线，1K*4bit的芯片有需要10根地址线，也就是说系统给出的从A0-A11 12根地址线，其中的10根A0-A9是直接送到芯片当中构成1K*8的一个小的存储器，剩余的2根地址线A11-A10，我们用来做片选信号，如下图
4K的空间我们分配到了4个存储器当中，每个存储器包含了两片1K*4bit的存储芯片，
第一个存储器的范围为 00 0…0(10个0)~00 1…1(10个1)
第二个存储器的范围为 01 0…0(10个0)~01 1…1(10个1)
第三个存储器的范围为 10 0…0(10个0)~10 1…1(10个1)
第四个存储器的范围为 11 0…0(10个0)~11 1…1(10个1)
由A11和A10来判断要访问的地址在哪一个存储器当中，我们采用译码器进行译码，当
A11 =0 A10=0 选择第一个存储器
A11 =0 A10=1 选择第二个存储器
A11 =1 A10=0 选择第三个存储器
A11 =1 A10=1 选择第四个存储器
原文地址为：https://blog.csdn.net/xiaoxi_hahaha/article/details/84837178
自行接线
8K×4bit存储器构成16K×8bit存储体：
